►外观：无色至淡黄色液体
►可溶性：可溶于水
►密度（20℃）：约1.02g/cm³
►粘度（20℃）：约 400mPas
►包装：30kg/桶
PRODUKT KG 9033作为用于釉料流变助剂，使用后可增强釉料流动性，进而得到更平滑的表面。
并且，使用KG 9033后不会增加釉料的粘度而改变流动性。

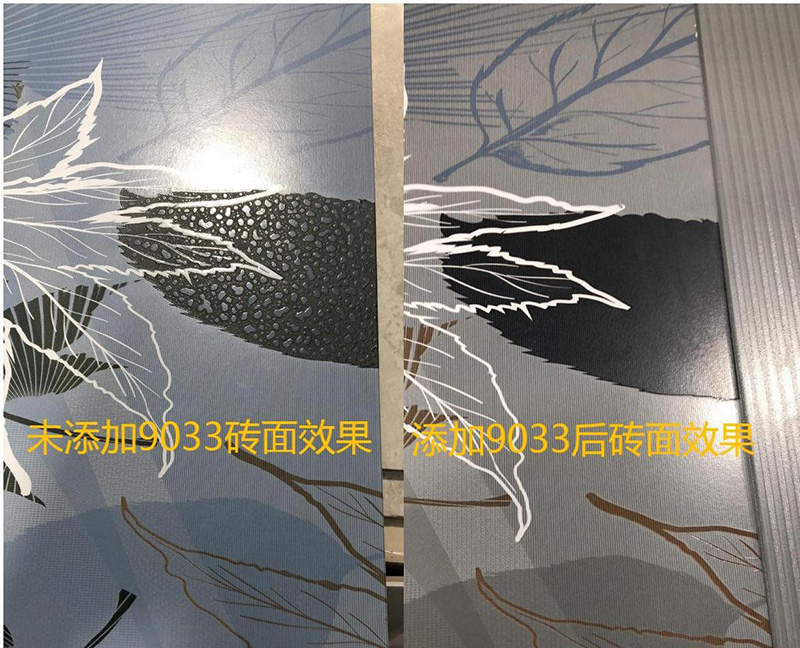

❖优势：使用KG9033可解决喷墨后施釉时遇到的釉墨分离问题，特别是深色砖。
❖用途一：抛釉工艺
►典型案例：
1、淄博地砖厂，抛釉为丝网印，不论深浅色都会在三版印抛中添加KG9033，添加量根据设计深度调整。可帮助解决釉墨分离，同时工厂反映能改善网版印刷的粘版问题。
2、临沂地砖厂，抛釉为淋釉，在淋釉前的隔离液（保护釉）中加入KG9033，有效解决釉墨分离问题。
3、四川大板厂，釉为淋釉，在淋釉前的辊筒印刷釉中加入KG9033，有效避免釉墨分离问题。
❖用途二：精雕效果/柔光釉/罗马原石
►典型案例：淄博地砖厂，出精雕产品时工艺为喷釉，加入KG9033后可解决釉墨分离，且保证精雕效果不受影响，同时入9033能得到更平滑的釉面效果。
❖用途三：K金效果
►典型案例：淄博地砖厂生产K金砖，KG9033加入量为0.1-0.5%，加入到备用釉缸里，上线生产效果很好，得到工厂认可。因为之前只出深色砖时加入KG9033，但是出浅色时若不加KG9033釉浆反而会起泡，所以工厂现在只要出K金产品，不分颜色深浅，都会加入KG9033，同时工厂反应加入9033的釉喷出来釉面更平。
❖用途四：仿古保护釉
►典型案例：淄博仿古砖厂，上线直接添加到仿古保护釉备用罐中按（釉浆千分之一）添加，烧出后无釉墨分离现象。现已正常添加使用，工厂会根据砖的颜色深浅度来调整添加量。
❖用途五：淋抛工艺
►典型案例：淄博中板生产线，喷墨后无辊筒和网板印保护釉，深色砖出现釉墨分离很难解决。在钟罩抛釉中添加KG9033,保证淋釉效果的同时，可解决釉墨分离问题。工厂连续使用一个星期效果良好。
建议添加量在0.1-0.8%。
1.淋釉工艺。一般淋抛前（喷墨后）都会印一版保护釉，KG9033直接加入保护釉中搅拌均匀使用。
2.印抛工艺。一般直接加入KG9033在第一版搅拌均匀，工厂根据颜色深浅，决定需要添加几版。
3.喷釉工艺。一般工厂上线需要喷釉工艺时，在线上釉罐直接添加搅拌均匀使用。
4.若使用KG9033时有气泡问题产生，可搭配使用消泡剂KWE一起使用。
5.淋抛工艺。直接加入抛釉中使用。在釉线备用缸加入 KG9033：0.5%，并保证充分搅拌均匀后，再抽入使用缸，为保证搅拌均匀，建议用两个备用中转缸。
